Au hasard d'une recherche sur internet, je suis tombé sur le site de www.avr.4mg.com proposant un
Volt-Ampère mètre pour alimentation stabilisée et j'ai décidé de faire ce montage dans mon
alimentation à la place du voltmètre déjà en place. J'ai aussi changé le LM317 par un LM350.
Caractéristiques :
Visualisation tension: de 0 à 32 Volts
Visualisation courant : de 0 à 5 Ampères
Affichage : LCD 1X16 ou 2X16

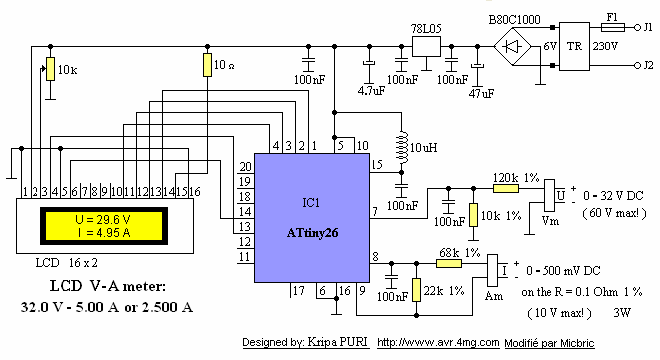

Parmi les différents schémas proposés sur le site, j'ai choisis celui-ci qui correspond le mieux à mon alimentation.
J'ai aussi apporté quelques modifications, comme la suppression des deux ponts de diodes et du régulateur ainsi
que la rectification du branchement de la led de l'afficheur, alimentée à l'envers...

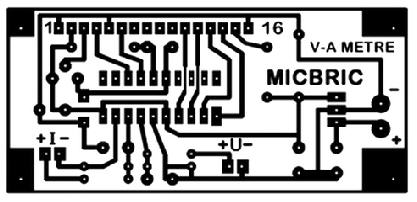

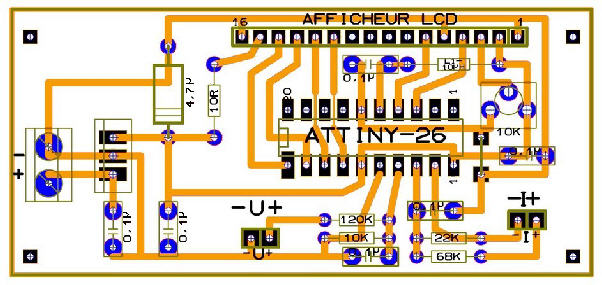

Le circuit et l'implantation
des composants.
Le dessin du circuit imprimé dans le fichier zip.

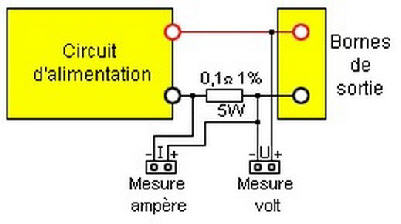

Le branchement des deux connecteurs de mesure pour le
voltmètre et pour l'ampèremètre, à travers une résistance
de 0,1 Ω , 1% , en 5 Watts à connecter sur la carte.
