Pour compléter cette série d'appareils de mesure, j'ai réalisé ce L-C mètre à partir de plusieurs schéma
disponible sur internet, je l'ai aussi intégré dans le même boîtier que le fréquencemètre, cela donne un
appareil compact et efficace. Voici donc sa réalisation.
Caractéristiques :
Mesure condensateur : 0,1 pF à 0,9 µF
Mesure inductance : 10 nH à 100 mH
µcontrôleur : PIC 16F628A
Alimentation : 9 volts

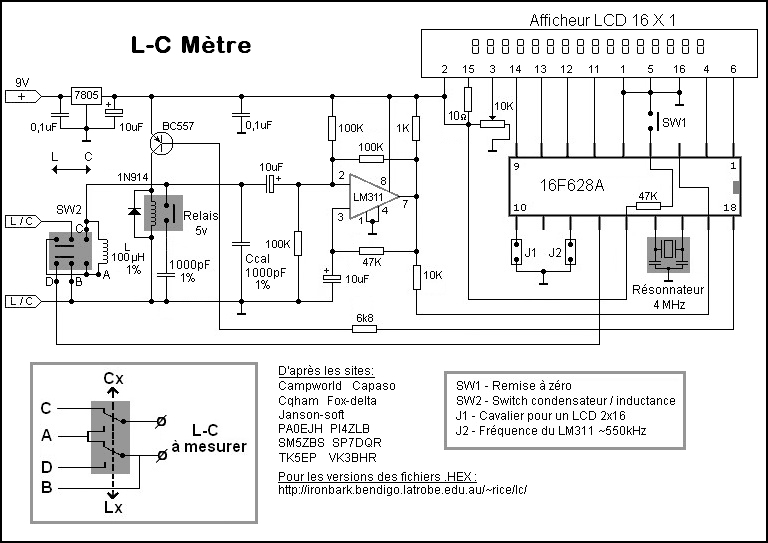

Le schéma du L-C mètre, tel que je l'ai réalisé, on retrouve le schéma connu sur internet, auquel j'ai rajouté
un transistor pour la commande du relais, puis j'ai changé le quartz et ses capas par un résonnateur, ce qui
donne le schéma ci-dessus, l'afficheur LCD peut être un 1x16 ou un 2x16 (J1).
Il est impératif d'utiliser des condensateurs 1000 pf en Styroflex d'une
tolérance de 1% et une inductance de 100 µHenry d'une tolérance de 1%.

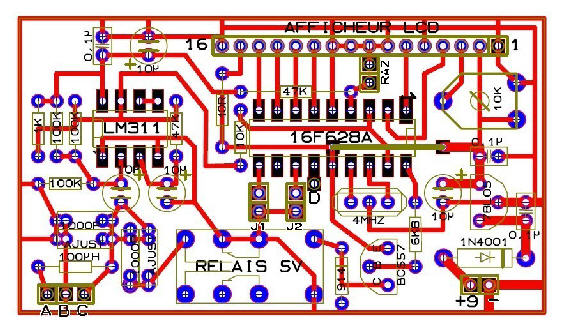

Le circuit complet avec l'implantation des composants et le sens du µcontrôleur.

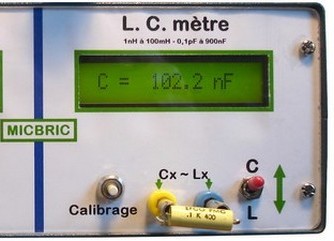

Le montage terminé,
intégré dans le
même boîtier que le
fréquencemètre, décrit
ailleurs dans le site.
