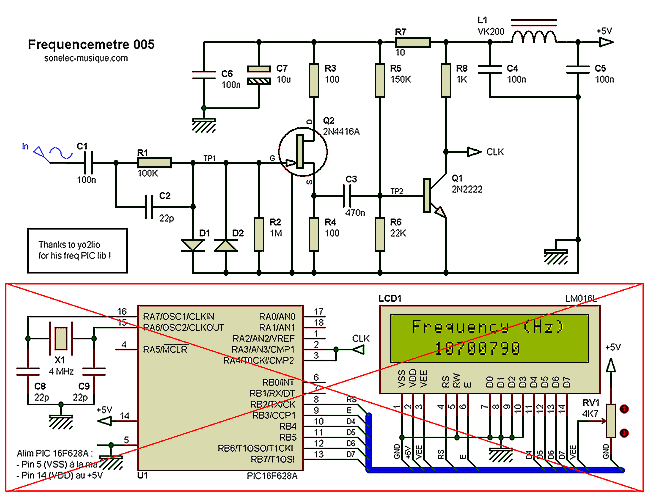

Le schéma original du montage du site "Sonelec" que j'ai testé dans un premier temps, auquel je n'ai
conservé que la partie préampli, puisque celui-ci accepte une tension jusqu'a 50v. Max. Je n'ai remplacé
que le 2N4416 par un 2N5245 que j'avais à disposition et le quartz par un résonnateur 20 MHz.
Le circuit d'Elektor (Tinycounter) n°359 de mai 2008 à base de ATtiny 2313.
Je lui ai ajouté le préampli pour en faire un fréquencemètre avec une entrée à 50v. max.
J'avais construit, dans un premier, temps celui du site "Sonelec" mais l'affichage de la
fréquence n'était pas stable. Celui d'Elektor était sans préampli. J'ai donc décidé de les
adapter ensemble, avec le préampli de l'un et le µcontrôleur de l'autre.
Caractéristiques :
Entrée: 50 Volts max.
Impédance d'entrée: haute
Fréquence maximum: 5 MHz
Alimentation: 9 à 15 volts
Le montage terminé,
intégré dans le
même boîtier que
le LC-mètre, décrit
ailleurs dans le site.
