Le schéma d'Elektor, du numéro de juillet-août 2008 n°361/362 dont l'article est disponible sur ce lien.
Après avoir construit le programmateur pour port parallèle décrit ailleurs sur le site, voilà que dans le numéro
double juillet-août d'Elektor de 2008, un programmateur USB voit le jour ! Bien évidemment je l'ai construit.
Caractéristiques :
Connexion d'entrée : sur port USB .
Connexion de sortie : sur HE10 norme ISP.
Alimentation : 5 Volts et 3,3 Volts, prise sur le port USB.
Comme il n'y avait pas de dessin de circuit imprimé, j'en ai fait un, dont voici le dessin et l'implantation, le typon est dans le fichier Zip, ainsi que
l'implantation et le lien Elektor pour télécharger le fichier HEX du Atmega 8-16 et les pilotes Windows XP & Vista.
Le programmateur est bien reconnu comme AVR ISP dans MPLab. Il m'a servi a programmer (entre autre) le VA-mètre, l'Arduino etc.
Ci-dessous le tableau des fusibles à configurer
lors de la programmation du Atmega8-16
(avec le programmateur sur port parallèle...)
connecteur K2 du circuit imprimé.

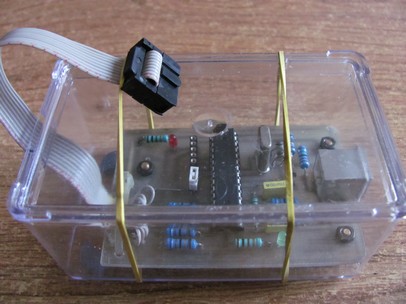

La photo du montage terminé dans son boîtier
